Descripción

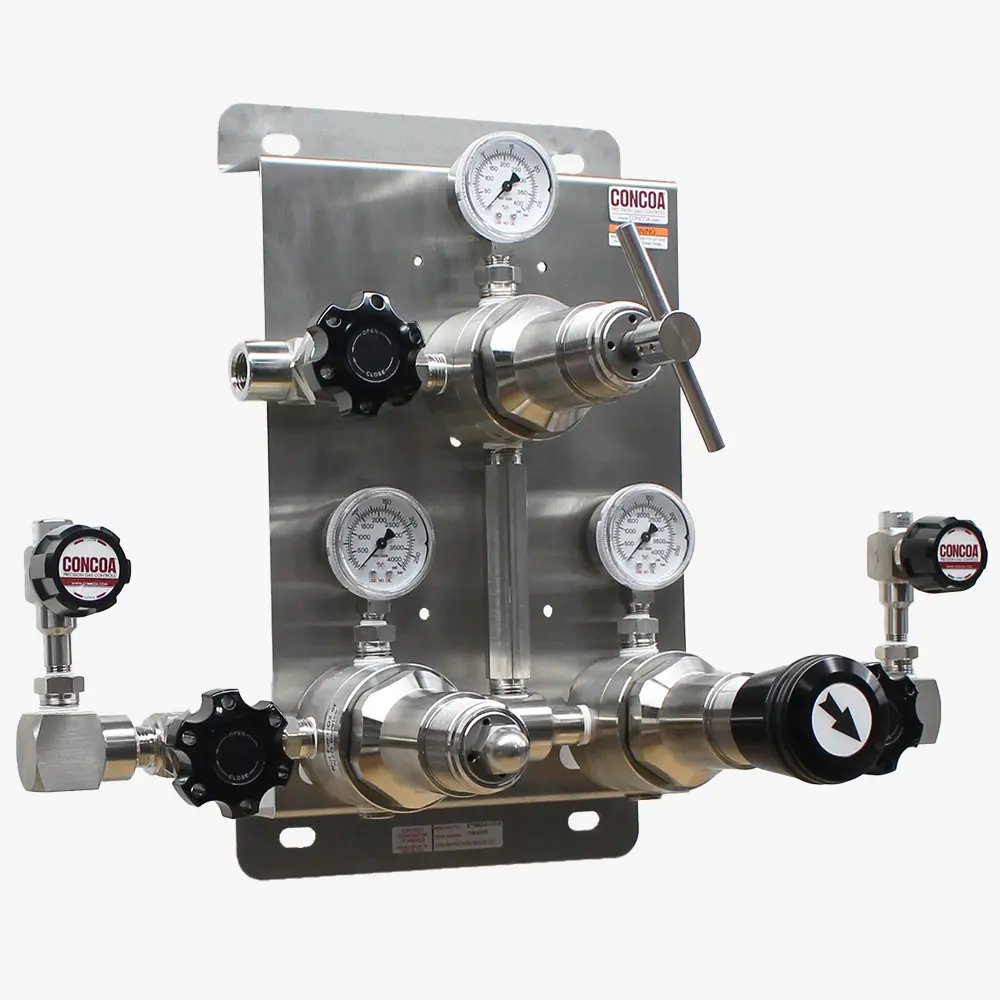

El Switchover de la serie 677 está diseñado para proporcionar un suministro continuo de gas de alta pureza a altos caudales con una estática relativamente baja para optimizar el uso del gas desde la fuente. El conmutador de diferencial de presión de la serie 677 es apto para gases no corrosivos de alta pureza, como nitrógeno, argón, helio, hidrógeno, metano, oxígeno o mezclas de estos gases. Está disponible con asientos especiales de EPDM para dióxido de carbono, óxido nitroso y ciertos hidrocarburos que no se pueden usar con los asientos estándar de FKM. El conmutador CONCOA de la serie 677 puede adquirirse con puertos de entrada abiertos o con válvulas de cierre de entrada, con o sin válvulas de purga de entrada, y con o sin regulador de línea integrado. Si se requiere una presión de salida constante y regulada, se requiere la opción de regulador de línea integrado o se deberá instalar un regulador aguas abajo del sistema de conmutación.
Características
- Los reguladores de la serie 67S con asiento de FKM o EPDM permiten personalización e integración.
- El filtro interno de acero inoxidable 316L limita la posibilidad de contaminación por gas.
- La válvula de prioridad, fácil de usar, facilita el cambio de prioridad de cilindro sin interrumpir el flujo de gas.
- La opción de regulador de línea integrado proporciona una presión de línea estable durante el cambio.
- La fácil integración con el sistema de alarma Altos 2™ notifica con antelación el cambio.
- La válvula de purga opcional permite la purga después del cambio de cilindro.
- La válvula de salida opcional permite el aislamiento de la tubería.
Especificaciones
- Presión máxima de entrada: 3000 PSIG (210 BAR).
- Rango de temperatura: -40 °F a 140 °F (-40 °C a 60 °C).
- Manómetros: acero inoxidable de 50 mm de diámetro.
- Conexiones de salida: MNPT de 1/2 pulg. (sin regulador de línea). 1/2 pulg. FNPT (con regulador de línea o válvula de salida)
- Transductores estándar (opcionales): 0-6000 PSIG (salida de 4-20 mA)
- Transductores intrínsecamente seguros (opcionales): 0-5000 PSIG (salida de 4-20 mA)
- Peso: 37 lb (16,8 kg)
- Cuerpos del regulador: Barra de acero inoxidable 316L
- Bonetes: Barra de acero inoxidable 316L
- Asientos: FKM o EPDM
- Cartuchos dinámicos: Barra de acero inoxidable 316L
- Sellos internos: PTFE y FKM
- Filtros: Acero inoxidable 316L de 40 micras
- Conformidades: Limpiado para servicio de oxígeno; PED 2014/68/UE; ANSI/ASME B40.1; CRN OH5216.5; CRN OC1797.5
