Descripción

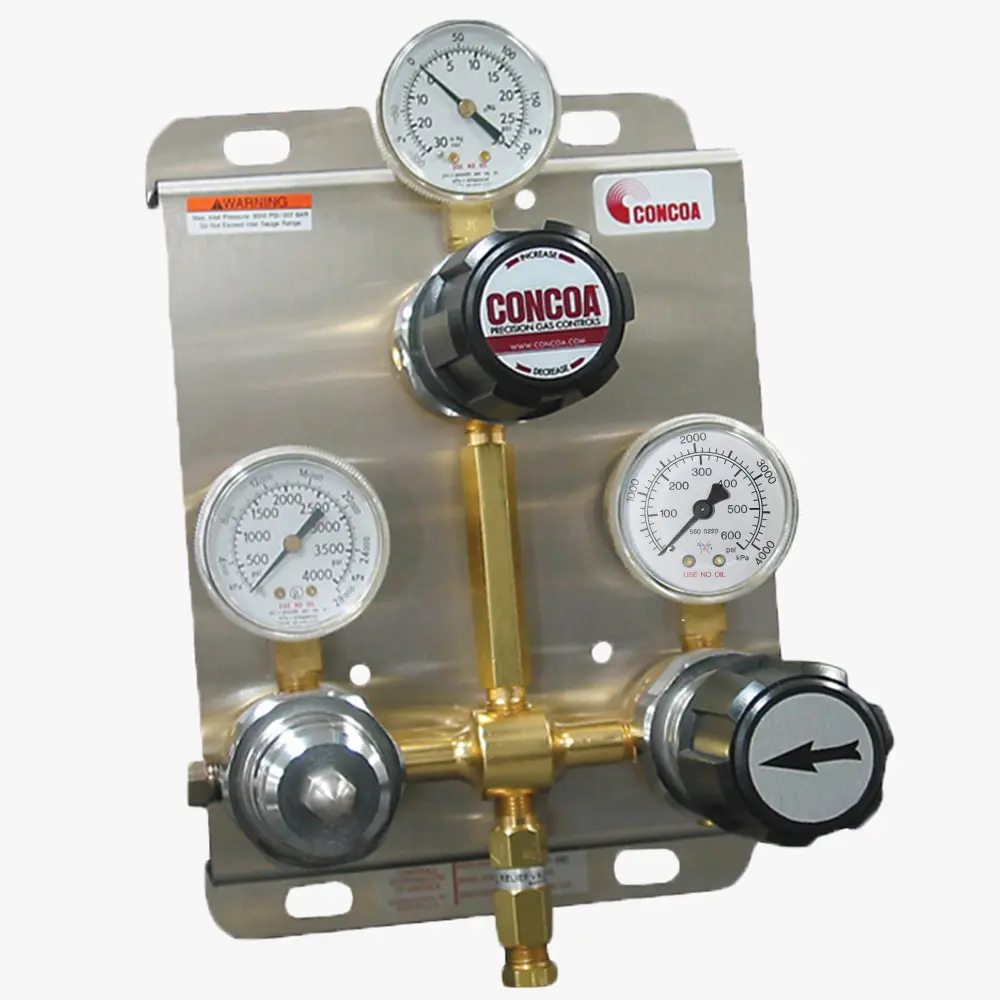

El Switchover de la serie 526 LC con transductores de presión de entrada está diseñado para proporcionar un suministro continuo de gas de alta pureza desde una fuente criogénica primaria y cilindros de alta presión de respaldo. El sistema incluye opciones de mangueras flexibles o conectores de colector para el lado de alta presión, lo que permite su uso con múltiples cilindros. El sistema de conmutación diferencial de presión de la serie 526 LC, al configurarse con conectores de colector, es compatible con los sistemas de cabezales de colector maniflex de las series 52B (latón), 52C (latón cromado) y 52S (acero inoxidable). Las opciones para los sistemas de conmutación de la serie 526 LC incluyen válvulas de purga que permiten la purga tras el cambio de cilindro y la alarma CONCOA Altos 2™ para la monitorización remota de la presión de los cilindros.
Características
- Los reguladores de la Serie 400 con diseño de asiento CAPSULE® proporcionan una filtración de 360°.
- El sello de diafragma metal-metal previene la contaminación del gas.
- El regulador de línea opcional mantiene estable la presión de la línea durante un cambio de cilindro.
- La válvula de retención en el prensaestopas de entrada de la manguera del regulador opcional elimina el reflujo.
- La válvula de purga opcional permite la purga después del cambio de cilindro.
Especificaciones
- Presión máxima de entrada (cilindro de líquido del lado derecho): 500 PSIG (34,5 BAR)
- Presión máxima de entrada (cilindro de alta presión del lado izquierdo): 3000 PSIG (210 BAR)
- Rango de temperatura: -40 °F a 140 °F (-40 °C a 60 °C)
- Manómetros: Latón de 50 mm de diámetro.
- Conexiones de salida: MNPT de 1/4″ (sin regulador de línea). 1/4 pulg. FNPT (con regulador de línea)
- Integridad de fugas de helio: 1 x 10⁻⁸ scc/s
- Peso: 8,25 lb (3,71 kg)
- Flujo máximo (cilindro individual de nitrógeno líquido criogénico): 250 SCFH (118 SLPM) a 120 PSIG (8 BAR) de entrada; 300 SCFH (141 SLPM) a 200 PSIG (14 BAR) de entrada; 300 SCFH (141 SLPM) a 300 PSIG (21 BAR) de entrada (El flujo puede ser significativamente menor dependiendo del estado del cilindro de líquido y del ciclo de trabajo).
- Cuerpos del regulador: Barra de latón
- Diafragmas: Acero inoxidable 316L
- Asientos: PTFE (reguladores de línea); PCTFE (reguladores de entrada)
- Filtros: Bronce sinterizado de 10 micras
- Sellos internos: PTFE
- Transductores estándar (opcionales): 0-6000 PSIG (salida de 4-20 mA)
- Transductores intrínsecamente seguros (opcionales): 0-5000 PSIG (salida de 4-20 mA)
- Conformidades: La limpieza cumple o supera las normas CGA G-4.1; PED 2014/68/UE; ANSI/ASME B40.1; CRN OH5216.5; CRN OH15806.5
