Descripción

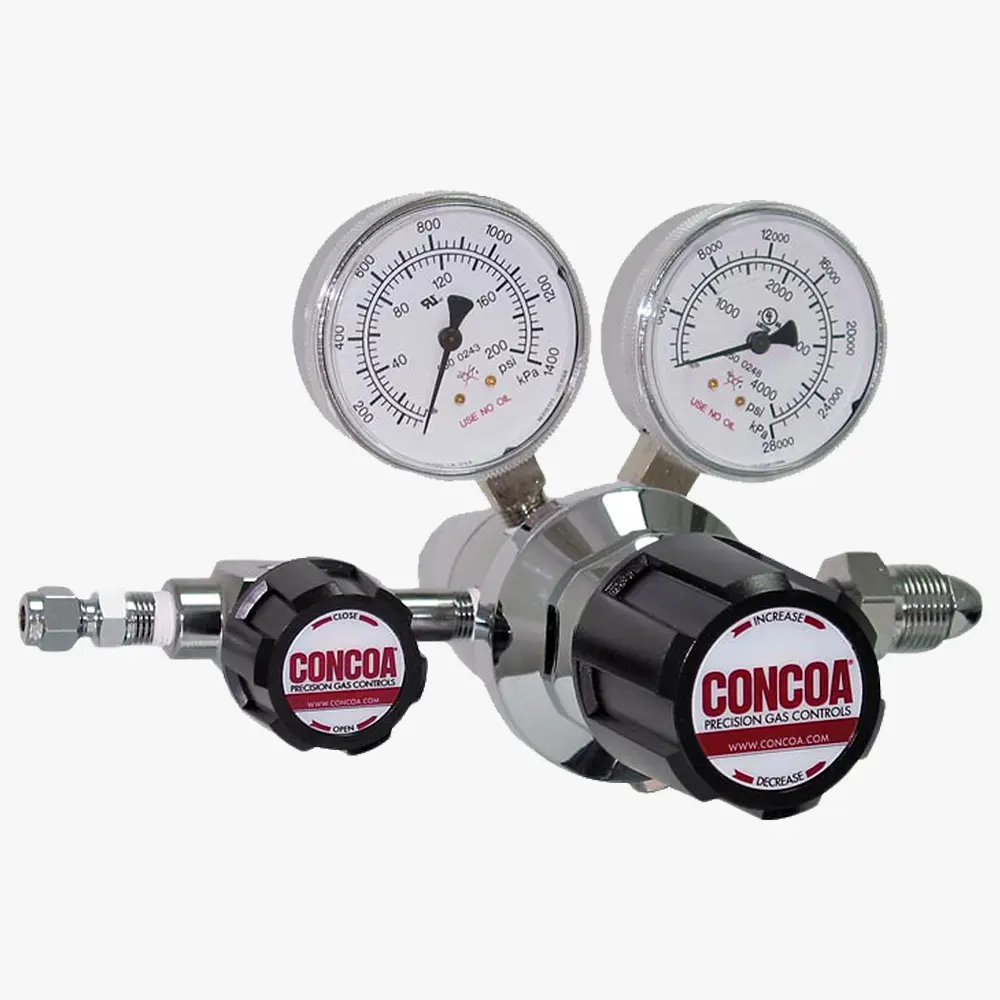

El regulador de cilindro de dos etapas, de latón forjado cromado y cinco puertos de la Serie 212 está diseñado para el control primario de la presión de gases inertes no corrosivos, licuados o de alta pureza (hasta grado 4.5) en aplicaciones que requieren un control y suministro de presión constantes, independientemente de las variaciones de la presión de suministro. Disponible con diversas opciones instaladas de fábrica, el regulador CONCOA Serie 212 puede configurarse como un colector de una sola estación con o sin purga, alarma de baja presión o múltiples entradas.
Características
- El diafragma de acero inoxidable 316L previene la difusión interna.
- El diseño del asiento CAPSULE® cuenta con filtración integral de 360° en ambas etapas.
- La válvula de alivio estándar protege el diafragma y los manómetros.
- La alta capacidad de flujo permite múltiples ubicaciones de usuario.
- El control espectrométrico de fugas con helio verifica la integridad de las fugas.
Especificaciones
- Presión máxima de entrada (cuerpo desnudo): 3000 PSIG (210 BAR); 3500 PSIG (240 BAR) opcional; o 4500 PSIG (310 BAR) opcional.
- Cuerpo: Latón forjado cromado.
- Bonete: Zinc fundido a presión cromado.
- Manómetros: Caja revestida de 63 mm (2 1/2 pulg.) de diámetro.
- Sellos internos: PTFE.
- Filtro: Bronce sinterizado de 10 micras.
- Rango de temperatura: -40 °C a 60 °C (-40 °F a 140 °F).
- Diafragma: Acero inoxidable 316L.
- Integridad de fugas de helio: 1 x 10⁻⁸ scc/s.
- Asientos: PCTFE (primera etapa); PTFE (segunda etapa).
- Puertos (cuerpo desnudo): 1/4 pulg. FNPT.
- Conformidades: Limpiado para servicio con oxígeno; PED 2014/68/UE; ANSI/ASME B40.1; CRN OH5216
