Descripción

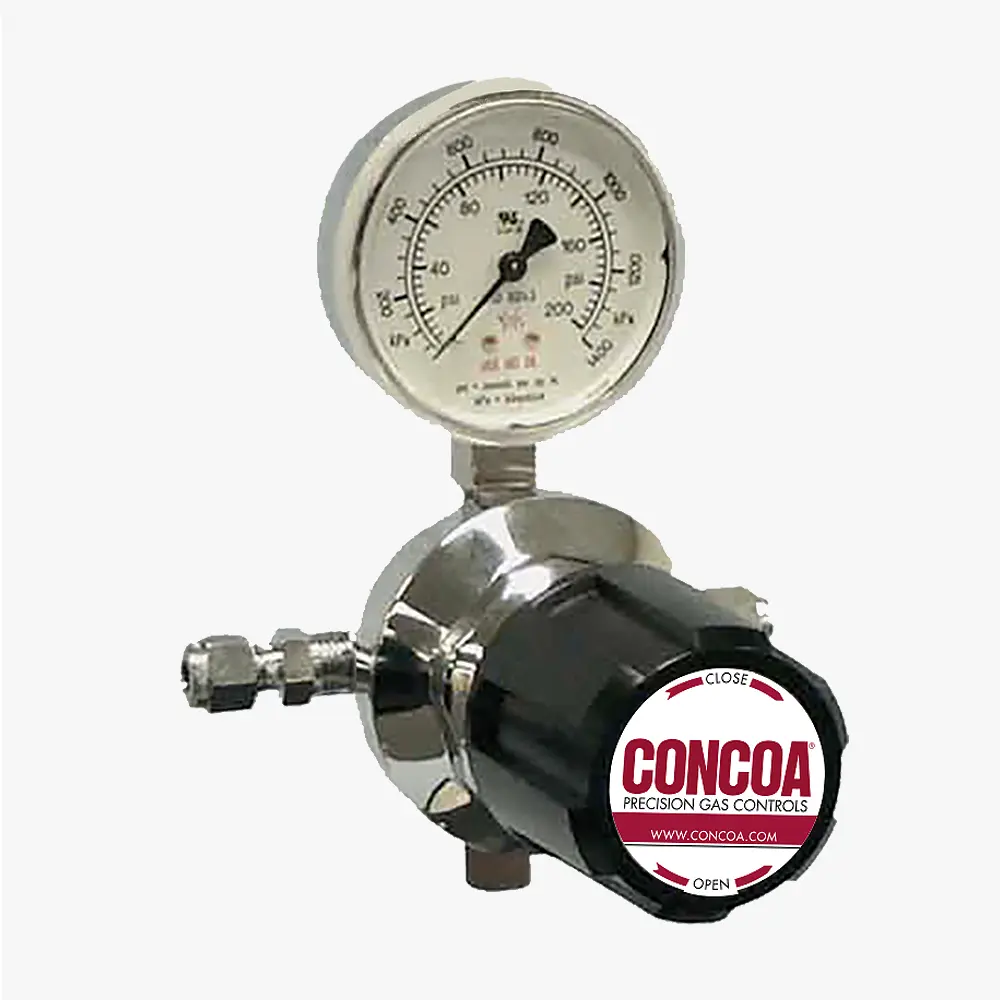

El regulador de punto de uso de cuatro puertos, de latón forjado cromado de la Serie 205 proporciona control secundario de presión para gases inertes no corrosivos, licuados y de alta pureza (hasta grado 4.5) o control de presión en el punto de uso en sistemas de distribución de gas de alta pureza. Como casi todos los reguladores CONCOA, la presión máxima de entrada del regulador de línea CONCOA Serie 205 es de al menos 3000 PSIG (210 BAR) o superior, según la configuración del sistema. Las opciones disponibles, instaladas de fábrica, permiten configurar estos reguladores como un colector de estación única con o sin purga.
Características
- El diafragma de acero inoxidable 316L previene la difusión interna.
- El diseño del asiento CAPSULE® cuenta con filtración integral de 360°.
- La presión de entrada nominal de 3000 PSIG (210 BAR) permite un uso seguro con cilindros de alta presión.
- La válvula de alivio estándar protege el diafragma y los manómetros.
- El control espectrométrico de fugas de helio verifica la integridad de las fugas.
Especificaciones
- Presión máxima de entrada (cuerpo desnudo): 3000 PSIG (210 BAR)
- Cuerpo: Latón forjado cromado.
- Bonete: Zinc fundido a presión cromado.
- Manómetro: Caja plateada de 2 1/2 pulg. (63 mm) de diámetro.
- Asiento: PTFE.
- Filtro: Bronce sinterizado de 10 micras.
- Rango de temperatura: -40 °C a 60 °C.
- Diafragma: Acero inoxidable 316L. Acero
- Integridad de fugas de helio: 1 x 10⁻⁸ scc/s
- Sello interno: PTFE
- Puertos (cuerpo desnudo): 1/4 pulg. FNPT
- Conformidades: La limpieza cumple o supera las normas CGA G-4-1; PED 2014/68/UE; ANSI/ASME B40.1; CRN OH5216
