Descripción

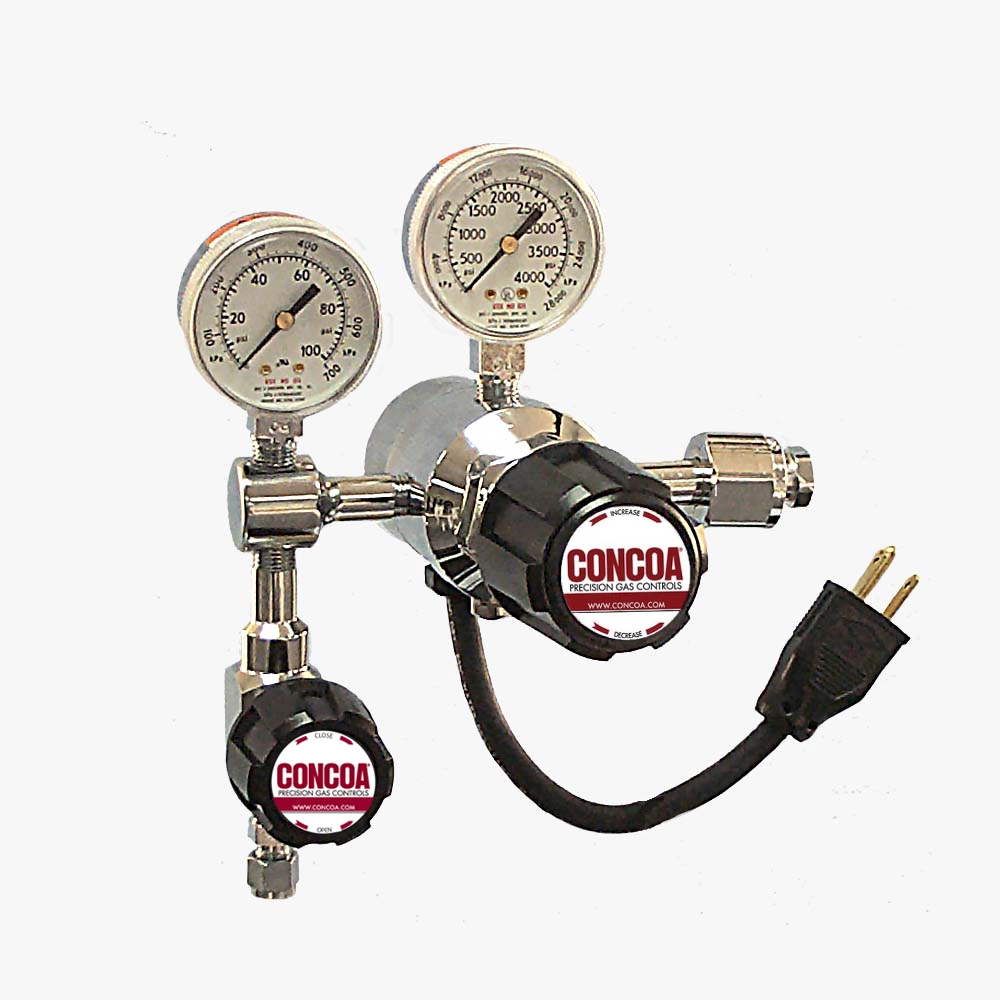

El regulador de una sola etapa calentado eléctricamente de la Serie 308 proporciona regulación primaria de la presión para caudales elevados de dióxido de carbono u óxido nitroso en aplicaciones críticas de laboratorio. Al pasar el dióxido de carbono u óxido nitroso a través del asiento del regulador, se puede formar hielo seco si el caudal es demasiado alto, lo que provoca la congelación del regulador.
El regulador 308 cuenta con un sistema de calentamiento integrado compuesto por tres cartuchos calefactores, un termostato primario para el control automático de la temperatura y un termostato de seguridad secundario. Este sistema calienta directamente el asiento del regulador para mitigar la acumulación de hielo y evitar problemas de congelación. Disponible con diversas opciones instaladas de fábrica, el regulador puede configurarse como un colector de una sola estación con o sin purga, alarma de baja presión o con múltiples entradas.
Características
- Tres calentadores de 50 vatios mantienen flujos de gas de hasta 350 SCFH (165 LPM).
- La carcasa NEMA 4 garantiza un uso seguro en interiores y exteriores.
- El diafragma de acero inoxidable 316L evita la difusión interna.
- El diseño del asiento CAPSULE® cuenta con filtración integral de 360°.
- La baja superficie húmeda minimiza los requisitos de purga.
- El control espectrométrico de fugas con helio verifica la integridad de las fugas.
Especificaciones
- Presión máxima de entrada (cuerpo desnudo): 3000 PSIG (210 BAR); 3500 PSIG (240 BAR) o 4500 PSIG (310 BAR) opcional.
- Cuerpo: Barra de latón cromado
- Bonete: Barra de latón cromado
- Manómetros: Caja de 50 mm (2 in) de diámetro
- Asiento: PTFE; PCTFE con opción de entrada de 3500 PSIG (240 BAR) o 4500 PSIG (310 BAR)
- Filtro: Bronce sinterizado de 10 micras
- Diafragma: Acero inoxidable 316L
- Integridad de fugas de helio: 1 x 10⁻⁸ scc/s
- Carcasa eléctrica: NEMA 4
- Rango de temperatura (termostato): 95 °F a 120 °F (35 °C a 49 °C)
- Calentadores: 3 a 50 vatios cada uno
- Requisitos de alimentación: 100-127 V CA 50/60 Hz, 150 W (para unidades de 115 V CA); 197-252 V CA, 50/60 Hz, 150 W (para unidades de 230 V CA)
- Sellos internos: PTFE
- Puertos (cuerpo desnudo): 1/4 pulg. FNPT
- Conformidades: La limpieza cumple o supera las normas CGA G-4.1; PED 2014/68/UE; marcado CE (solo modelos de 230 V); ANSI/ASME B40.1; CRN OH5216
