Descripción

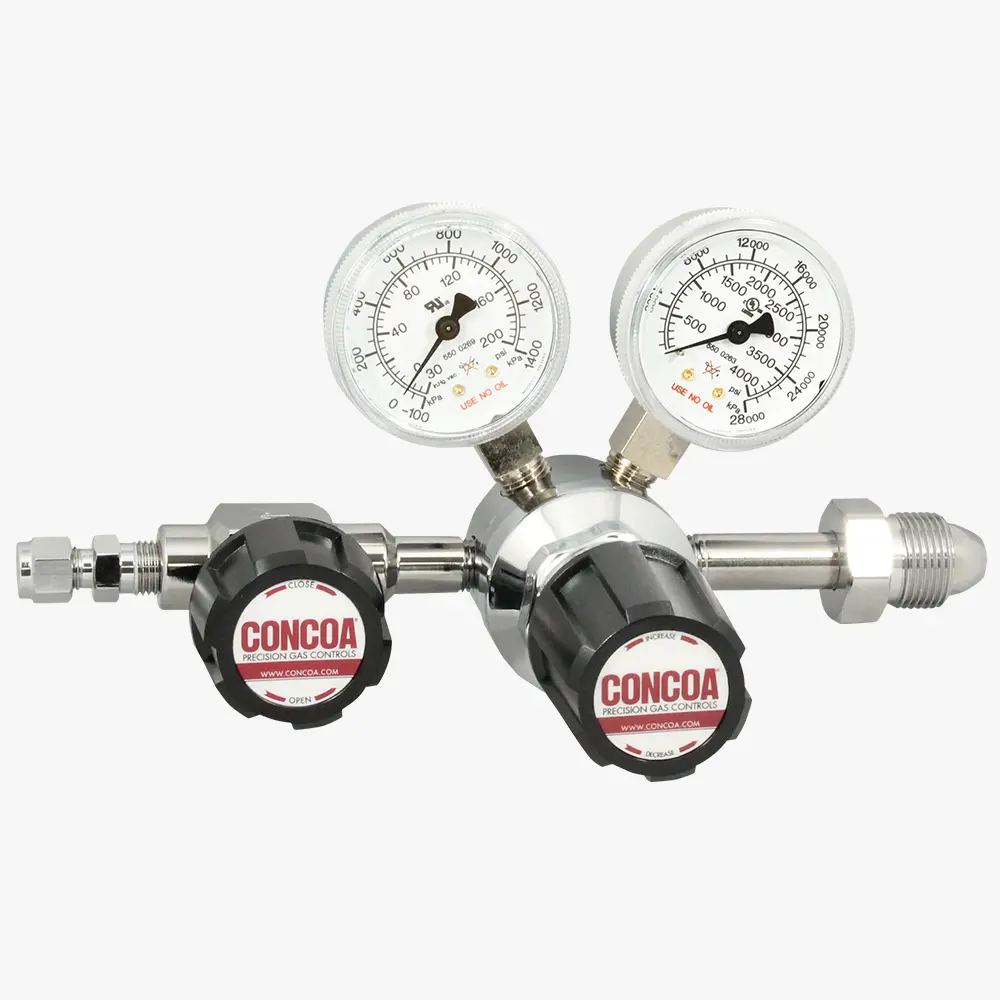

El regulador de cilindro de una sola etapa, de barra de latón cromado y cuatro puertos de la Serie 302 está diseñado para el control de presión primaria de gases no corrosivos, de alta pureza o licuados. Debido al aumento de presión asociado con el agotamiento de los cilindros a alta presión, CONCOA recomienda reguladores de una etapa para el control de presión primaria de cilindros con una presión inferior a 500 PSIG (34 BAR) y en aplicaciones donde se toleran pequeñas fluctuaciones en la presión de salida debido a la disminución del suministro de entrada o donde la presión de entrada es constante.
Características
- El diafragma de acero inoxidable 316L protege contra la difusión interna.
- El diseño del asiento CAPSULE® cuenta con filtración integral de 360°.
- El límite de presión ajustable en campo facilita la personalización de la aplicación.
- El montaje en el panel trasero facilita la instalación.
- El control espectrométrico de fugas con helio verifica la integridad de las fugas.
Especificaciones
- Presión máxima de entrada (cuerpo desnudo): 3000 PSIG (210 BAR); 3500 PSIG (240 BAR) opcional; o 4500 PSIG (310 BAR) opcional.
- Cuerpo: Barra de latón cromado.
- Bonete: Zinc fundido a presión cromado.
- Manómetros: Caja plateada de 50 mm (2 in) de diámetro.
- Asiento: PTFE; Opción de entrada de PCTFE de 3500 PSIG (240 BAR) o 4500 PSIG (310 BAR).
- Filtro: Bronce sinterizado de 10 micras.
- Rango de temperatura: -40 °C a 60 °C (-40 °F a 140 °F).
- Diafragma: Acero inoxidable 316L.
- Integridad de fugas de helio: 1 x 10⁻⁸ scc/s.
- Sellos internos: PTFE.
- Puertos (cuerpo desnudo): 1/4 pulg. FNPT.
- Conformidades: La limpieza cumple o supera las normas CGA G-4.1; ANSI/ASME B40.1; PED 2014/68/EU; CRN OH5216.
