Descripción

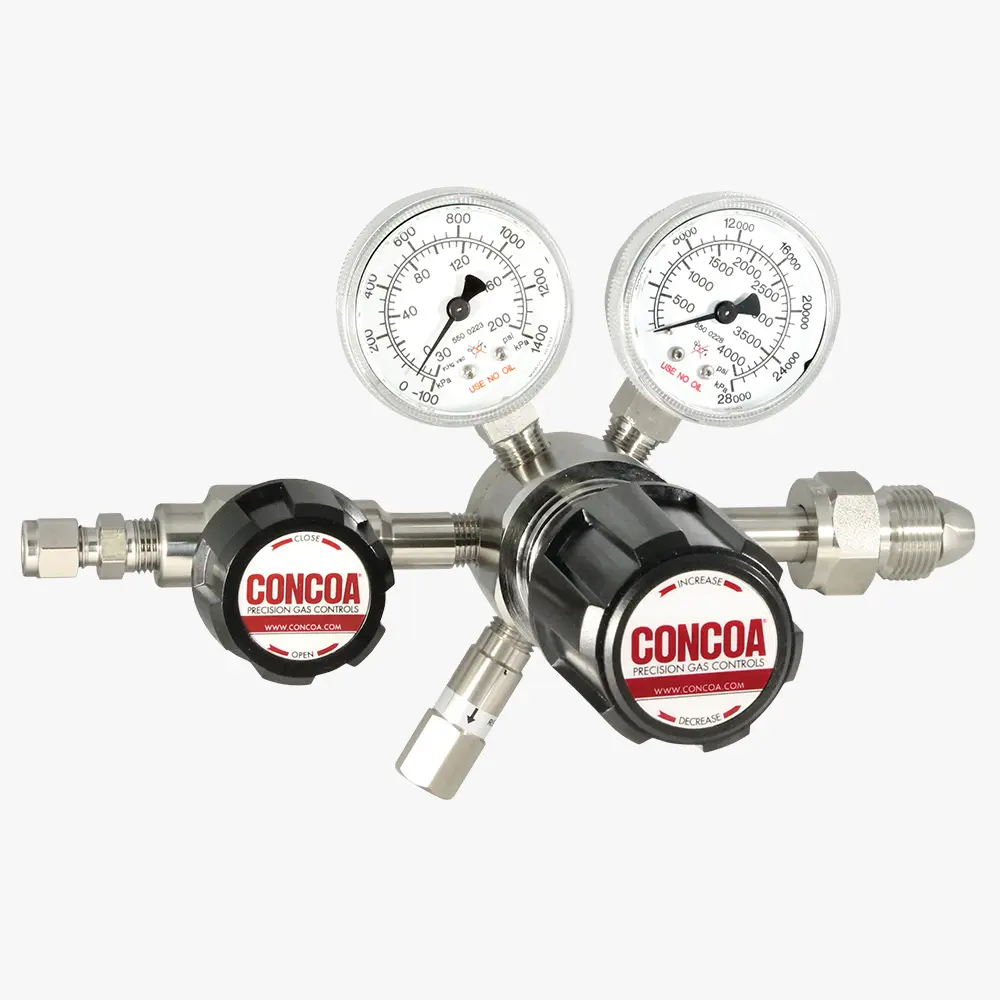

El regulador de cilindro de acero inoxidable de seis puertos y una etapa de la Serie 422 proporciona control de presión primaria para gases de ultra alta pureza, incluyendo gases corrosivos y tóxicos. Debido al aumento de presión asociado con el agotamiento de los cilindros a alta presión, CONCOA recomienda reguladores de una etapa para el control de presión primaria de cilindros con una presión inferior a 500 PSIG (34 BAR) y en aplicaciones donde se toleran pequeñas fluctuaciones en la presión de salida debido a la disminución del suministro de entrada, o donde la presión de entrada es constante. Disponible con diversas opciones instaladas de fábrica, el regulador de la Serie 422 puede configurarse como un colector de una sola estación con o sin purga, alarma de baja presión o con múltiples entradas.
Caracteristicas
- El sello de diafragma metal-metal previene la contaminación por gases.
- El diseño del asiento CAPSULE® cuenta con filtración integral de 360°.
- El montaje en paneles frontal y trasero facilita la instalación.
- La válvula de alivio de escape ventila los gases de escape de forma segura.
- La comprobación espectrométrica de fugas con helio verifica la integridad de las fugas.
- El montaje para sala limpia elimina la contaminación durante la instalación.
- El bonete con ventilación capturada impide la exposición en el improbable caso de falla del diafragma.
Especificaciones
- Presión máxima de entrada (cuerpo desnudo): 3000 PSIG (210 BAR); 3500 PSIG (240 BAR) opcional; o 4500 PSIG (310 BAR) opcional.
- Cuerpo: Acero inoxidable 316L.
- Bonete: Barra de latón cromado.
- Manómetros: Acero inoxidable de 50 mm (2 pulg.) de diámetro.
- Asiento: PTFE. Filtro de PCTFE con opción de entrada de 3500 PSIG (240 BAR) o 4500 PSIG (310 BAR)
- Filtro: Malla patentada de acero inoxidable 316 de 10 micras
- Rango de temperatura: -40 °C a 60 °C (-40 °F a 140 °F)
- Diafragma: Acero inoxidable 316L
- Integridad de fugas de helio: 1 x 10⁻⁹ scc/s
- Sellos internos: PTFE
- Puertos (cuerpo desnudo): 1/4 pulg. FNPT
- Conformidades: La limpieza cumple o supera las normas CGA G-4.1; ANSI/ASME B40.1; PED 2014/68/UE; CRN OH5216
