Descripción

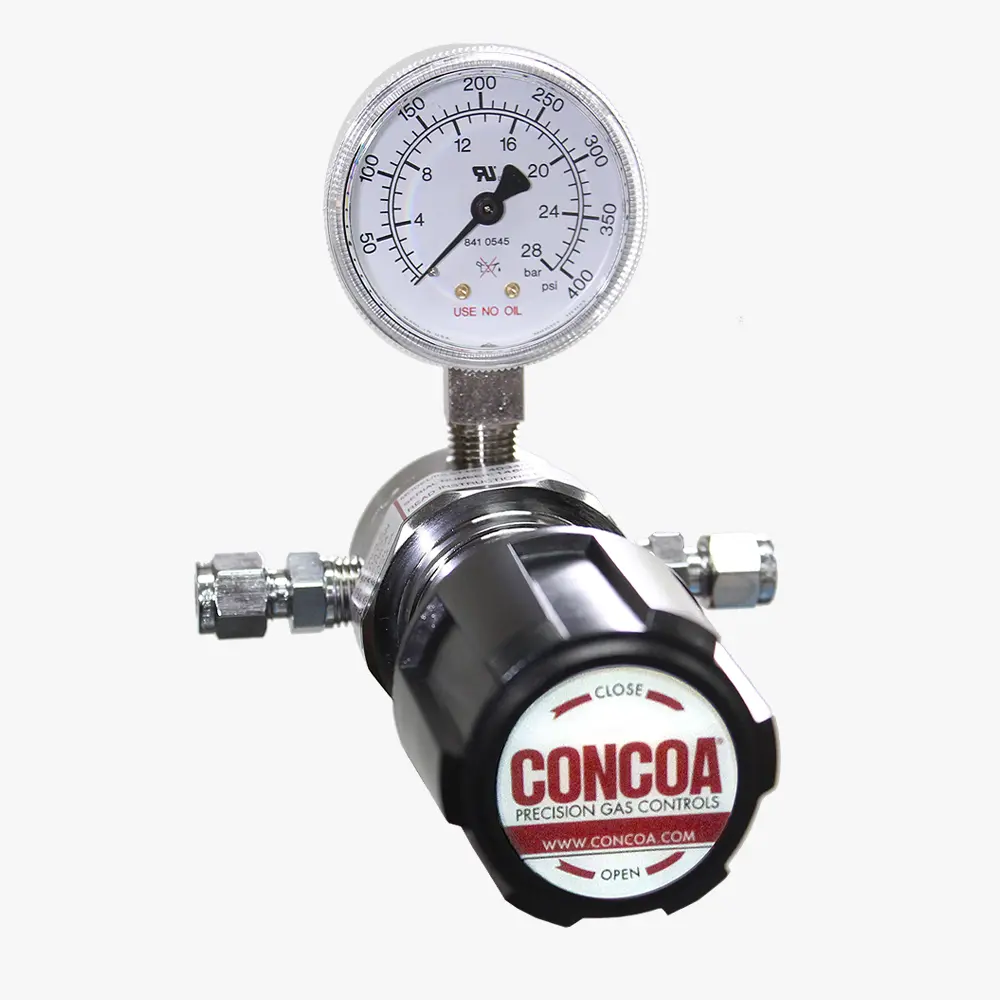

El regulador de punto de uso de cuatro puertos, fabricado en barra de latón cromado de la Serie 403 proporciona control de presión secundario para gases inertes de ultra alta pureza o control de presión en el punto de uso en sistemas de distribución de gas de alta pureza. A diferencia de la mayoría de los equipos de tubería, el regulador CONCOA Serie 403 está diseñado para la presión total del cilindro, lo que garantiza un uso seguro en caso de fallo del control de presión primario.
Características
- El sello de diafragma metal-metal previene la contaminación del gas.
- El diseño del asiento CAPSULE® cuenta con filtración integral de 360°.
- El montaje en paneles frontal y trasero facilita la instalación.
- La válvula de alivio de escape ventila los gases de escape de forma segura.
- El montaje en sala limpia elimina la contaminación durante la instalación.
- El bonete con ventilación capturada impide la exposición en el improbable caso de fallo del diafragma.
- La comprobación espectrométrica de fugas con helio verifica la integridad de las fugas.
Especificaciones
- Presión máxima de entrada (cuerpo desnudo): 3000 PSIG (210 BAR)
- Cuerpo: Barra de latón cromado
- Bonete: Barra de latón cromado
- Manómetro: Caja chapada de 50 mm de diámetro
- Asiento: PTFE
- Filtro: Bronce sinterizado de 10 micras
- Rango de temperatura: -40 °C a 60 °C (-40 °F a 140 °F)
- Diafragma: Acero inoxidable 316L
- Cv: 0.1 Salida máxima: 50 PSIG (3,5 bar) o inferior; Salida máxima de 0,2 bar por encima de 50 psig (3,5 bar)
- Integridad de fugas de helio: 1 x 10⁻⁹ scc/s
- Sellos internos: PTFE
- Puertos (cuerpo desnudo): 1/4 pulg. FNPT
- Conformidades: La limpieza cumple o supera las normas CGA G-4.1; ANSI/ASME B40.1; PED 2014/68/EU; CRN OH5216
