Descripción

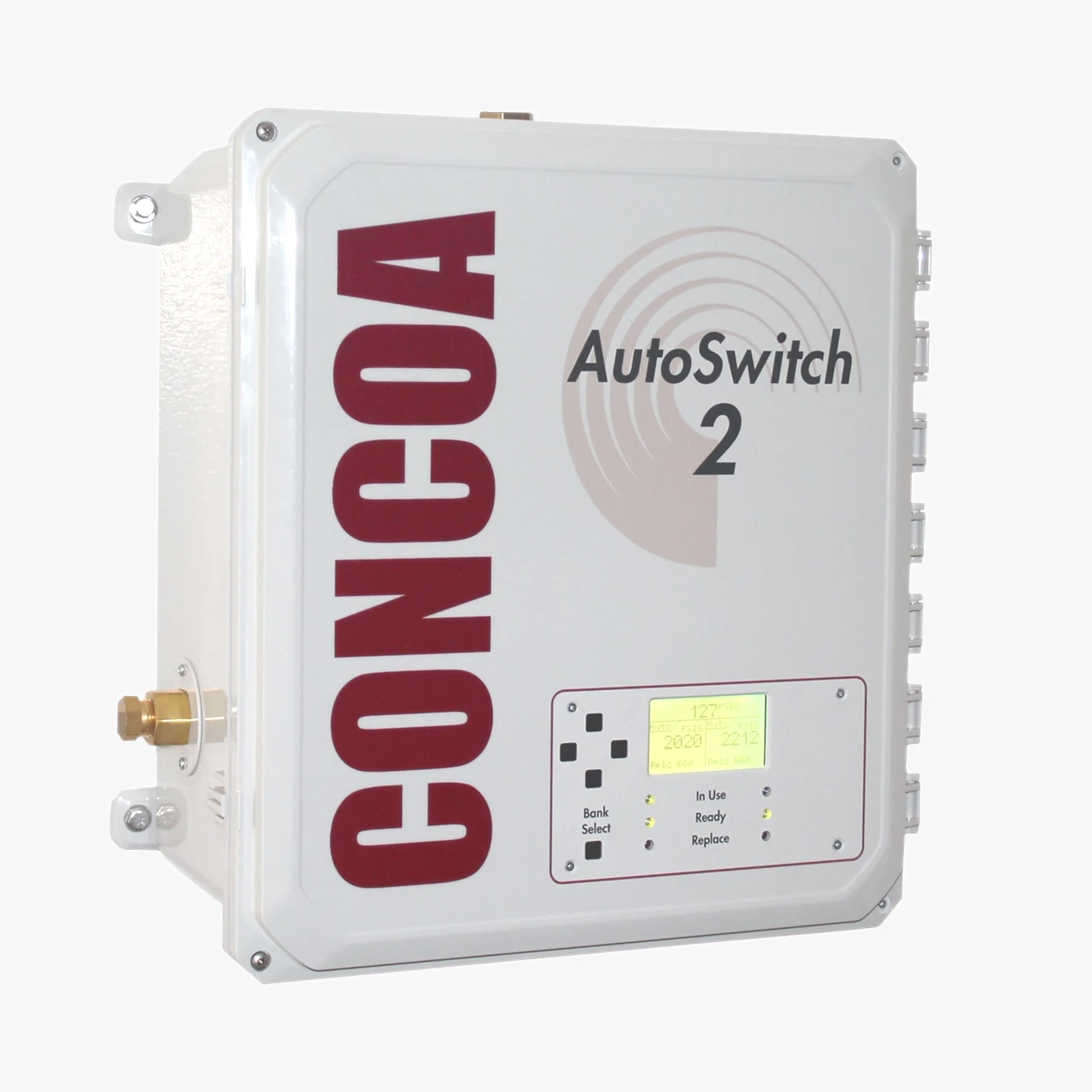

El AutoSwitch 2 Serie 582 es un sistema electrónico de suministro de gas para servicios de gas de alta pureza. Generalmente utilizado para aplicaciones de pureza crítica en laboratorios o plantas de proceso, el AutoSwitch 2 cambia automáticamente la prioridad del cilindro o banco, de la fuente principal a un suministro de reserva, sin transmitir fluctuaciones de presión a la línea de uso. El sistema incluye transductores de presión de entrada para monitorizar la presión del suministro de gas. Diseñado sin solenoides en la corriente de gas, el AutoSwitch 2 proporciona una asignación de prioridad totalmente automática con una integridad de fugas de helio de 1 x 10⁻⁸ scc/s. El AutoSwitch 2 582 está diseñado exclusivamente para fuentes de suministro de alta presión.
Características
- Los sellos metal-metal previenen la posibilidad de contaminación por gas.
- El regulador de línea integrado proporciona una presión de línea estable durante el cambio de régimen.
- La presión de línea variable permite el cambio de presión en sitio.
- El control por microprocesador permite la asignación de prioridades completamente automática.
- Los componentes de latón de la Serie 400 con tecnología de asiento CAPSULE® cuentan con filtración de 360°.
- El modo de fallo de reserva primaria garantiza un suministro de gas continuo y eficiente durante un corte de energía.
- Los monitores de presión integrados activan relés digitales cuando las presiones de entrada o salida superan los límites establecidos por el usuario.
- Tres salidas analógicas de 4-20 mA transmiten la presión a un sistema de alarma/monitoreo remoto opcional.
- La capacidad de detección de fugas elimina el desperdicio y mejora la seguridad cuando se activa.
- La alarma remota opcional Altos 2 evita tiempos de inactividad o interrupciones del proceso.
Especificaciones
- Presión máxima de entrada: 3000 PSIG (210 BAR)
- Rango de temperatura: 0 °F a 100 °F (-18 °C a 40 °C)
- Flujo máximo a 100 PSIG (7 BAR): 600 SCFH (283 LPM)
- Conexión de entrada: 1/2 pulg. FNPT
- Conexión de salida: 1/2 pulg. FNPT
- Cuerpo de la válvula de prioridad: Barra de latón
- Integridad de fugas de helio: 1 x 10⁻⁸ scc/s
- Cuerpo del regulador de línea: Barra de latón
- Diafragmas: Acero inoxidable 316L
- Caja: NEMA 12, policarbonato
- Tuberías y conexiones: Acero inoxidable 316L
- Sellos internos: PTFE
- Asientos: PTFE (regulador de línea); PCTFE (regulador de prioridad)
- Transductores: Dos de 0-6000 PSIG (entradas); Uno de 0-1000 PSIG (salida)
- Alimentación: 24 VCC 800 mA (transformador de alto voltaje no incluido)
- Salidas: Cuatro salidas de relé de contacto seco; Normalmente abierto/normalmente cerrado; Capacidad de contacto: 0,5 A, 24 V, 4-20 mA, salidas analógicas (tres)
- Peso: 14 kg (30 lb)
- Conformidades: La limpieza cumple o supera las especificaciones CGA G-4.1; CRN OH5216.5; CRN: OH17950.5
